آشنایی

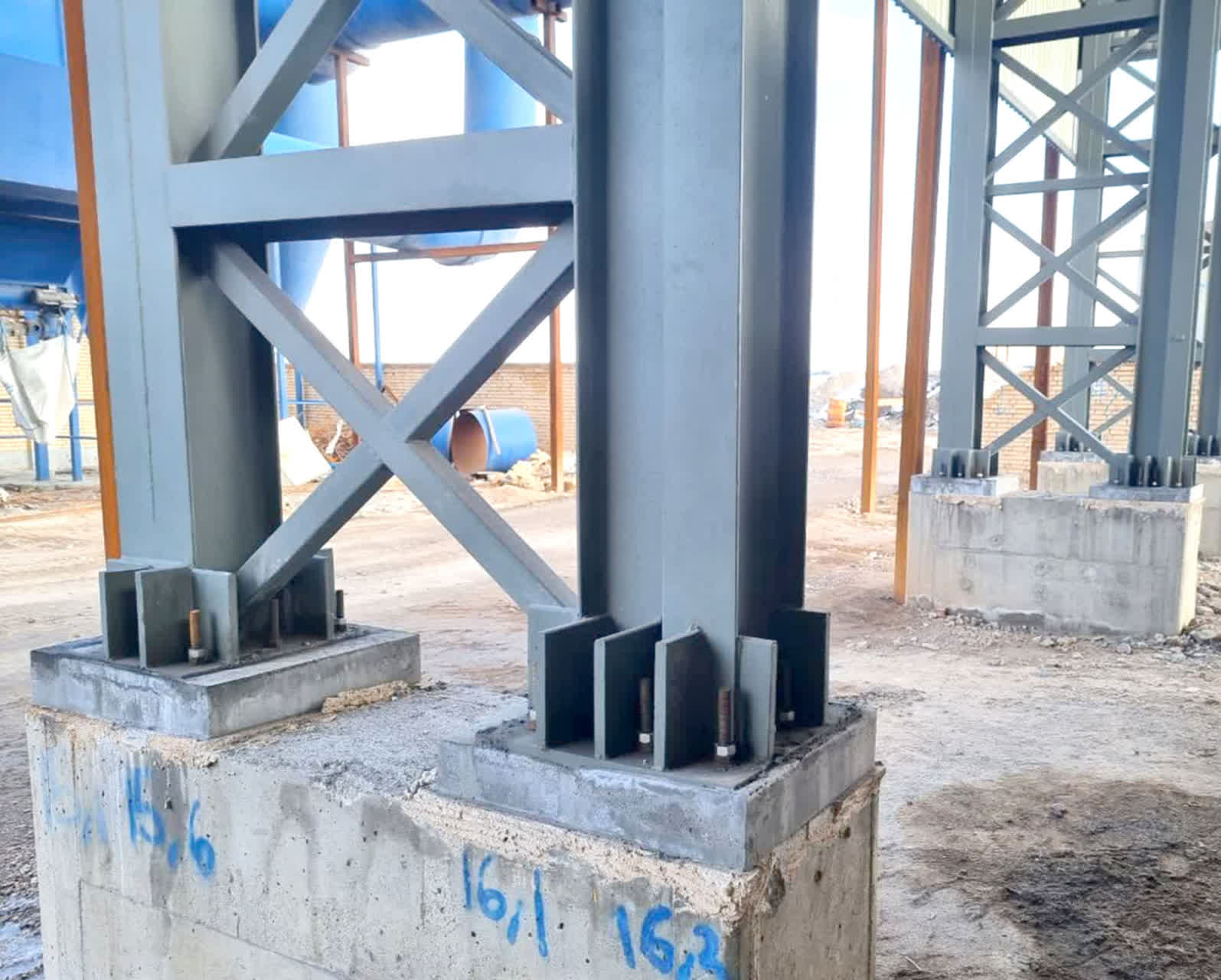

ﻣﺎﺷﯿﻦآﻟﺎت و ﺗﺠﻬﯿﺰات در ﻫﻨﮕﺎم ﺑﻬﺮه ﺑﺮداري و ﮐﺎر ﺗﻨﺶﻫﺎی ﮔﻮﻧﺎﮔوﻧﯽ ازﺟﻤﻠﻪ ﻓﺸﺎر، ﻟﺮزش، ﭘﯿﭽﺶ، ﻧﯿﺮوﻫﺎي ﺟﺎﻧﺐ ﻣﺮﮐﺰ و ﻧﯿﺮوﻫﺎي ﮐﺸﺸﯽ و ﺧﻤﺸﯽ اﯾﺠﺎد ﻣﯽﮐﻨﻨﺪ ﮐﻪ ﺟﻬﺖ اﻧﺘﻘﺎل ﯾﮑﻨﻮاﺧﺖ اﯾﻦ ﺗﻨﺶﻫﺎ ﺑﻪ ﻓﻮﻧﺪاﺳﯿﻮن، ﯾﮏ ﺑﺴﺘﺮ ﻓﻠﺰي و ﯾﮏ ﭘﺎﯾﻪ ﺑﺘﻨﯽ ﺑﺮ روي ﻓﻮﻧﺪاﺳﯿﻮن ﻃﺮاﺣﯽ ﻣﯽﺷﻮد. ﭘﯿﻮﺳﺘﮕﯽ ﮐﺎﻣﻞ ﺑﯿﻦ ﺻﻔﺤﮥ ﻓﻠﺰي و ﺑﺘﻦ ﭘﺎﯾﻪ و ﺛﺎﺑﺖ ﺷﺪن ﮐﺎﻣﻞ ﻣﻬﺎرﻫﺎ در ﻓﻀﺎي اﻧﮑﺮﻫﻮلﻫﺎ و اﻧﮑﺮﺑﺎﮐﺲﻫﺎ، ﻣﻮﺟﺐ اﻧﺘﻘﺎل ﯾﮑﻨﻮاﺧﺖ ﺗﻨﺶ ﺑﻪ ﭘﺎﯾﻪﻫﺎ و ﭘﯽﻫﺎ ﮔﺮدﯾﺪه و اﺳﺘﺤﮑﺎم ﻗﻄﻌﺎت، دوام و ﮐﺎرآﯾﯽ آنﻫﺎ را ﺑﯿﺸﺘﺮ ﻣﯽﮐﻨﺪ. اﯾﻦ ﭘﯿﻮﺳﺘﮕﯽ ﺑﻪ وﺳﯿﻠﻪ ﻣﻠﺎﺗﯽ ﺑﺎ وﯾﮋﮔﯽﻫﺎي ﻣﺘﻤﺎﯾﺰ از ﻣﻠﺎتﻫﺎی ﻣﻌﻤﻮل ﺑﻪ ﻧﺎم ﮔﺮوت ﺑﺪون اﻧﻘﺒﺎض اﯾﺠﺎد ﻣﯽ ﮔﺮدد. اﺳﺘﻔﺎده از ﻣﻠﺎتﻫﺎی ﺳﺎده و ﯾﺎ ﮔﺮوتﻫﺎی ﻧﺎﻣﺮﻏﻮب اﯾﻦ اﺗﺼﺎل را ﺑﻪ ﺷﮑﻞ ﺻﺤﯿﺢ اﯾﺠﺎد ﻧﻤﯽ ﮐﻨﺪ زﯾﺮا ﺑﺎ اﺳﺘﻔﺎده از ﭼﻨﯿﻦ ﻣﻠﺎتﻫﺎﯾﯽ ﺑﻪ ﻋﻠﺖ ﻋﺪم ﮐﻨﺘﺮل اﻧﻘﺒﺎض ﺳﯿﻤﺎن، ﺣﻔﺮهﻫﺎ ﯾﺎ ﻓﻮاﺻﻠﯽ ﺑﻪ وﺟﻮد ﻣﯽ آﯾﺪ ﮐﻪ ﺑﺎﻋﺚ ﺟﺪا ﺷﺪن ﺗﺪرﯾﺠﯽ ﺻﻔﺤﻪ ﻓﻠﺰي و ﻣﯿﻠﻪ ﻫﺎي ﻣﻬﺎر از ﮔﺮوت ﻣﯽﮔﺮدد. از ﻋﻮارض ﻋﻤﺪه ﻧﺎﺷﯽ از ﺑﻪ ﮐﺎر ﺑﺮدن ﻣﻠﺎتﻫﺎي ﺳﺎده ﯾﺎ ﮔﺮوتﻫﺎي ﻧﺎﻣﺮﻏﻮب در ﻓﻀﺎي ﻃﺮاﺣﯽ ﺷﺪه ﺑﺮاي ﮔﺮوت، ﻣﯽﺗﻮان ﺑﻪ ﻣﻮاردي ﻫﻤﭽﻮن ﺑﻪ ﻫﻢ ﺧﻮردن ﺣﺎﻟﺖ ﺗﺮاز ﻣﺎﺷﯿﻦ آﻟﺎت و ﺳﺘﻮنﻫﺎ، ﺟﺪا ﺷﺪن ﺑﺴﺘﺮ ﻓﻠﺰي از ﮔﺮوت، اﯾﺠﺎد ﻟﺮزش، اﺳﺘﻬﻠﺎك زﯾﺎد، ﻧﯿﺎز ﺑﻪ ﺗﻌﻤﯿﺮات ﻣﮑﺮر و در ﻧﻬﺎﯾﺖ اﯾﺠﺎد ﺧﺴﺎرت ﺗﺎ ﺗﻮﻗﻒ ﺗﻮﻟﯿﺪ راﻣﯽﺗﻮان ﻧﺎم ﺑﺮد. ﺑﻪ ﻣﻨﻈﻮر ﺟﻠﻮﮔﯿﺮي از ﻣﻮارد ﻓﻮق و ﭘﺮ ﮐﺮدن اﯾﻨﮕﻮﻧﻪ ﻓﻀﺎﻫﺎي ﺧﺎﻟﯽ از ﮔﺮوت ﺑﺪون اﻧﻘﺒﺎض ( Non-Shrinkage Grout) اﺳﺘﻔﺎده ﻣﯽ ﺷﻮد. اﯾﻦ ﻧﻮع ﮔﺮوت ﻫﺎ ﺣﺪاﮐﺜﺮ ﭘﯿﻮﺳﺘﮕﯽ، اﺳﺘﺤﮑﺎم و ﺗﻮزﯾﻊ ﯾﮑﻨﻮاﺧﺖ ﻧﯿﺮوﻫﺎ و ﺗﻨﺶﻫﺎ را در ﺑﺴﺘﺮ ﻧﺼﺐ ﺑﻪ وﺟﻮد ﻣﯽآورﻧﺪ و ﻣﻮﺟﺐ اﻧﺘﻘﺎل ﺻﺤﯿﺢ ﺑﺎر و ﻧﯿﺮوﻫﺎي اﺳﺘﺎﺗﯿﮑﯽ و دﯾﻨﺎﻣﯿﮑﯽ ﺑﻪ ﭘﺎﯾﻪﻫﺎ ﻣﯽﮔﺮدﻧﺪ.

مشخصات ﮔﺮوت
ﯾﮏ ﮔﺮوت اﺳﺘﺎﻧﺪارد ﻋﻠﺎوه ﺑﺮ اﯾﻨﮑﻪ ﺑﺎﯾﺪ ﻗﺎدر ﺑﻪ اﯾﺠﺎد ﯾﮑﭙﺎرﭼﮕﯽ ﺑﯿﻦ اﻋﻀﺎء اﻧﺘﻘﺎل ﺑﺎر و ﻣﺘﺤﻤﻞ ﺑﺎر ﭘﺲ از ﺳﺨﺖ ﺷﺪن ﺑﺎﺷﺪ، ﻟﺎزم اﺳﺖ داراي ﻏﻠﻈﺖ ﻣﻨﺎﺳﺐ در زﻣﺎن ﻣﺼﺮف، ﺑـﺪون ﺗﻪ ﻧﺸﯿﻨﯽ داﻧـﻪﻫﺎ ﺑﺎ اﻧﺒﺴﺎط ﻫﺎی ﮐﻨﺘﺮل ﺷﺪه، ﭼﺴﺒﻨﺪﮔﯽ ﺧﻮب، ﻧﻔﻮذ ﭘﺬﯾﺮي ﺣﺪاﻗﻞ، ﻣﻘﺎوﻣﺖﻫﺎی اوﻟﯿﻪ و ﻧﻬﺎﯾﯽ ﺑﺎﻟﺎ، ﻧﺪاﺷﺘﻦ ﭘﺘﺎﻧﺴﯿﻞ واﮐﻨﺸﻬﺎي ﻣﺨﺮب از ﺟﻤﻠﻪ ﻗﻠﯿﺎ- ﺳﯿﻠﯿﺲ و ﻗﻠﯿﺎ- ﺳﯿﻤﺎن و ﻣﻬﻢﺗﺮ از ﻫﻤﻪ ، ﻧﺪاﺷﺘﻦ اﻧﻘﺒﺎض در ﮐﻠﯿﻪ ﻣﺮاﺣﻞ ﺧﻤﯿﺮي و ﺳﺨﺖ ﺷﺪه (Dry Shrinkage &Plastic) باشد.
گروتﻫﺎي ﺑﺪون اﻧﻘﺒﺎض TX-CBG مشخصات اﻟﺰاﻣﯽ ﮔﺮوت را ﻣﻄﺎﺑﻖ اﺳﺘﺎﻧﺪاردﻫﺎي ﻣﻌﺘﺒﺮ از ﺟﻤﻠﻪASTM C1107 و EN447 دارا ﻣﯽﺑﺎﺷﺪ. اﯾﻦ ﮔﺮوت ﺑﺮ ﻃﺒﻖ روشﻫﺎي ﻣﻌﺮﻓﯽ ﺷﺪه اﺳﺘﺎﻧﺪارد ﻫﻤﻮاره ﻣﻮرد آزﻣﺎﯾﺶ ﮐﻨﺘﺮل ﮐﯿﻔﯽ ﻗﺮار ﻣﯽﮔﯿﺮد. اﻣﯿﺪ اﺳﺖ ﺑﻪ زودي ﺑﺎ ﺗﺪوﯾﻦ اﺳﺘﺎﻧﺪارد ﻣﻠﯽ ﮔﺮوت، ﺗﻤﺎﯾﺰ ﺑﯿﻦ ﮔﺮوت ﺑﺪون اﻧﻘﺒﺎض و ﻣﻠﺎتﻫﺎي ﺳﺎده، ﻣﻮرد دﻗﺖ ﻧﻈﺮ ﻣﻬﻨﺪﺳﯿﻦ و ﻃﺮاﺣﺎن ﭘﺮوژهﻫﺎي ﺻﻨﻌﺘﯽ ﻗﺮار ﮔﺮﻓﺘﻪ و در اﻧﺘﺨﺎب و اﺟﺮاي ﮔﺮوت، ﺣﺴﺎﺳﯿﺖﻫﺎي ﻟﺎزم اﻋﻤﺎل ﮔﺮدد.
ﮔﺮوت TX-CBG به صورت ﭘﻮدر و در ﭼﻨﺪ ﻧﻮع ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ ﻣﺤﻞ ﻣﺼﺮف ﺗﻮﻟﯿﺪ ﻣﯽﮔﺮدد ﮐﻪ وﯾﮋﮔﯽﻫﺎي ﻫﺮ ﮐﺪام در ﺟﺪول ﺿﻤﯿﻤﻪ آورده ﺷﺪه و ﻣﺼﺮف ﮐﻨﻨﺪﮔﺎن ﻗﺒﻞ از ﺧﺮﯾﺪ ﻟﺎزم اﺳﺖ ﺑﺎ ﻣﺮاﺟﻌﻪ ﺑﻪ ﺟﺪول ، ﮔﺮوت ﻣﻨﺎﺳﺐ را ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ ﻧﻮع ﺳﺎزه، اﺑﻌﺎد ﺑﺴﺘﺮ ﻓﻠﺰي، ﺣﺠﻢ ﻣﺤﻞ و ﯾﺎ ﻣﺸﺨﺼﺎت ﻓﻨﯽ ﻣﻮرد ﻧﯿﺎز ﻃﺮاح، اﻧﺘﺨﺎب ﻧﻤﺎﯾﻨﺪ .

ویژگی‌ها و مشخصات فنی گروت TX-CBG

1- غلظت (consistency)
مقدار غلظت گروت که تحت عنوان جریان یا روانی (flow) مطرح می‌گردد که این ویژگی در طول مدت عملیات اجرایی، نقش مهمی در کیفیت و سهولت اجرا دارد. این پارامتر از تغییر جزئي در نسبت آب به پودر تاثیر پذیر است و تغییرات مقدار آب مخلوط، تاثیرات زیاد در مقدار روانی آن خواهد داشت. مقدار آب مورد نیاز هر یک از انواع گروت های پایه سیمانیTX CBG در جدول مربوطه ذکر شده که این میزان آب، غلظت لازم جهت اجرای صحیح این گروتها را تامین نموده و فضای محبوس بین بتن و بیس پلیت را به نحو احسن پر میکند. با رعایت کامل دستورالعمل‌ها و انتخاب نوع گروت مناسب، در مدت زمان لازم و اعلام شده، مقدار روانی حفظ می‌گردد. مقدار جریان پذیری یا روانی گروت، طبق روش استانداردهای ASTMC1437 برای گروت‌های روان و ASTM C939 برای گروت‌های دانه ریز و بسیار روان آزمایش می‌گردد كه قابل انطباق با روش‌هاي آزمون در استانداردهايEN 445 و DIN EN 445 نيز مي‌باشد و الزامات ذكر شده در آن استانداردها (DIN EN447, EN 447) را هم برآورده مي‌نمايد. نتایج با توجه به وضعيت جريان پذيري گروت‌ها، نوع گروت و مقدار آب مخلوط درجدول مشخصات فنی ضمیمه آورده شده است.

2. آب انداختگی

دقت در نسبت‌های اختلاط، انتخاب مصالح و مواد اولیه مناسب، موجب عدم آب انداختگی یا حداقل آب انداختگی گروت‌های پایه سیمانی در زیر صفحه فلزی می‌گردد. پدیده آب انداختگی مخلوط‌های سیمانی باعث نشست و ته نشینی مواد جامد آن می‌شود و عدم یکنواختی حاصل، باعث کاهش شدید مقاومت خواهد شد. در گروت‌‌هاي TX-CBG تولیدی این مجموعه، آزمایش آب انداختگی بر اساس روش استاندارد EN 445 انجام می‌شود و که نتایج آن بعد از گذشت 3 ساعت، مطابق با استاندارد EN 447 و با رعایت نسبت آب به پودر توصیه شده در جدول، حداكثر 5/0% می باشد که این مقدار حدود یک چهارم حد مجاز استاندارد می‌باشد.

3. مقاومت
بالا بودن مقاومت اولیه (یک روزه) گروت مورد نیاز یک پروژه‌، امکان راه اندازی سریع و برنامه ریزی شدهء ماشین آلات آن پروژه را فراهم می‌آ‌‌ورد. در ضمن بالا بودن مقاومت نهایی به همراه نفوذ پذیری بسیار پایین آن، ضامن دوام و پایداری گروت در دراز مدت خواهد بود. مقاومت فشاری گروت‌هاي TX-CBG باتوجه به نوع آن، از لحاظ اندازه بزرگ‌ترین دانه در مخلوط برای ریزدانه‌ها در قالب‌های مکعبی 50 میلی‌متری، مطابق روش آزمون استاندارد ملی ایران به شماره 8193 و با رعایت موارد ذکر شده در استاندارد ASTM.C109/C109M انجام می‌شود. گروت‌های درشت دانه (كه اندازه بزرگ‌ترين دانه آن‌ها بيش از 6 ميلي متر مي‌باشد) باید در قالب‌های مکعبی 100 میلی‌متری جهت اندازه گیری مقاومت فشاری ریخته شود. مقاومت خمشی گروت در قالب‌های 16×4×4سانتی‌متر طبق روش آزمایش استانداردASTM.C348 اندازه‌گیری می‌گردد که نتایج متوسط آن‌ها در طول توليد يك حجم يكصد تني در جدول مشخصات فنی ضمیمه آمده است.

4. کلرایدها و مواد شیمیایی خورنده
گروت‌هاي TX-CBG از کلر و دیگر مواد خورندهء فولاد عاری بوده و هیچگونه خطری برای قطعات فلزی که در مجاور آن قرار می گیرند، ندارد. با توجه به اینکه مواد سیمانی در مقابل اسید‌ها و نمک‌های اسیدی خورنده در دراز مدت نمی توانند دوام داشته باشند، توصیه می‌گردد در واحد‌هایی که گروت برای مدت طولانی ، در تماس مستقیم با اینگونه مواد می باشد از گروت‌های نوع اپوکسی این مجموعه جهت گروتینگ استفاده شود.

5. انبساط
با توجه به نوع گروت و جهت رعایت الزامات استانداردهاي ASTM C1107 و EN 447 جبران انقباض های سیمان در گروت های TX-CBG ، از طریق ایجاد انبساط کنترل شده در دو مرحله ی خمیری و سخت شده صورت می گیرد. این انبساط ها به طریقی تنظیم شده که در مرحله خمیری پر کننده خلل و منافذ احتمالی در انکرهول ها، باکس‌ها و دیگر سطوح بتنی است و در مرحله سخت شده جبران کنندهء انقباض‌های بعدی سیمان و انقباض خشک بوده و ایجاد تنش‌های مخرب نمی نماید. انبساط گروت از طریق آزمایشات اندازه گیری تغییر ارتفاع نمونه ها در بعد عمودی در مراحل خمیری و سخت شده صورت می‌گیرد.
